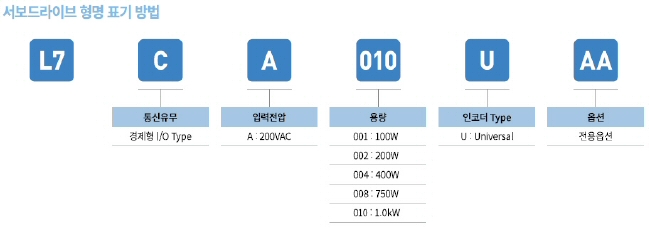

1. L7C 서보 Driver 형명 표기 방법

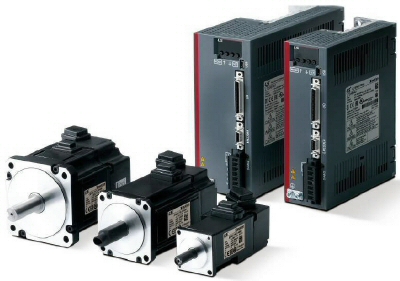

L7C 서보 Driver 형명 표기 방법 APM-FALR5AYK APM-FAL01AYK APM-FAL015AYK APM-FBL01AYK APM-FBL02AYK APM-FBL04AYK APM-FCL04AYK APM-FCL06AYK APM-FCL08AYK APM-FCL10AYK APM-FCL03DYK APM-FCL05DYK APM-FCL06DYK APM-FCL07DYKL7C 서보 Dirve 제품사진 APM-FALR5AYK APM-FAL01AYK APM-FAL015AYK APM-FBL01AYK APM-FBL02AYK APM-FBL04AYK APM-FCL04AYK APM-FCL06AYK APM-FCL08AYK APM-FCL10AYK APM-FCL03DYK APM-FCL05DYK APM-FCL06DYK APM-FCL07DYK

기술의 한계를 넘어 Industry 4.0의 현실

 자동화 혁신, LS산전 L7C Servo Dire와 함께!

생산성 향상과 시스템 효율화를 고려낳 Compact한 사이즈,
 다양한 내장 기능, 합리적인 가격으로 자동화의 혁신을 완성합니다.

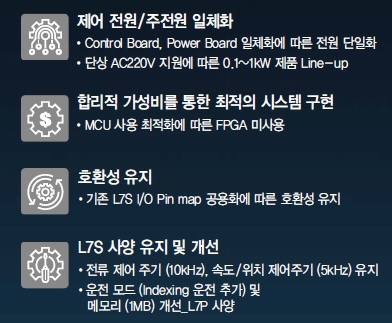

 제어 전원/주전원 일체화 ?Control Board, Power Board 일체화에 따른 전원 단일화 ?단상 AC220V 지원에 따른 0.1~1kW 제품 Line-up 합리적 가성비를 통한 최적의 시스템 구현 ?MCU 사용 최적화에 따른 FPGA 미사용 호환성 유지 기존 L7S I/O Pin map 공용화에 따른 호환성유지 L7S 사양 유지 및 개선 ?전류 제어 주기 (10kHz), 속도/위치 제어주기 (5kHz) 유지 ?운전 모드 (Indexing 운전 추가)및 메모리 (1MB) 개선_L7P 사양

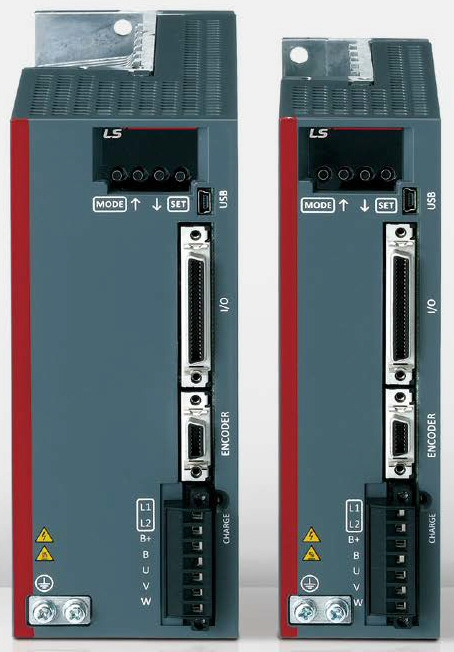

L7C SERVO DRIVER L7CA001U,L7CA002U,L7CA004U,L7CA008U,L7CA010U

스마트 에너지의 미래를 열어갑니다


 2. L7 시리즈 서보 Driver 특장점

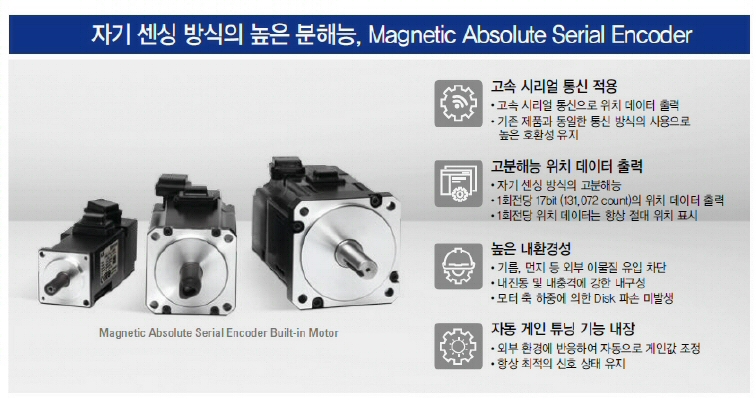

자기 센싱 방식의 높은 분해능, Magnetic Absolute Serial Encoder 고속 시리얼 통신 적용 ?고속 시리얼 통신으로 위치 데이터 출력 ?기존 제품과 동일한 통신 방식의 사용으로 높은 호환성 유지 고분해능 위치 데이터 출력 ?자기 센싱 방식의 고분해능 ?1회전당 17bit (131,072 count)의 위치 데이터 출력 ?1회전당 위치 데이터는 항상 절대 위치 표시 높은 내환경성 ?기름, 먼지 등 외부 이물질 유입 차단 ?내진동 및 내충격에 강한 내구성 ?모터 축 하중에 의한 Disk 파손 미발생 자동 게인 튜닝 기능 내장 ?외부 환경에 반응하여 자동으로 게인값 조정 ?항상 최적의 신호 상태 유지L7CA001U L7CA002U L7CA004U L7CA008U L7CA010U

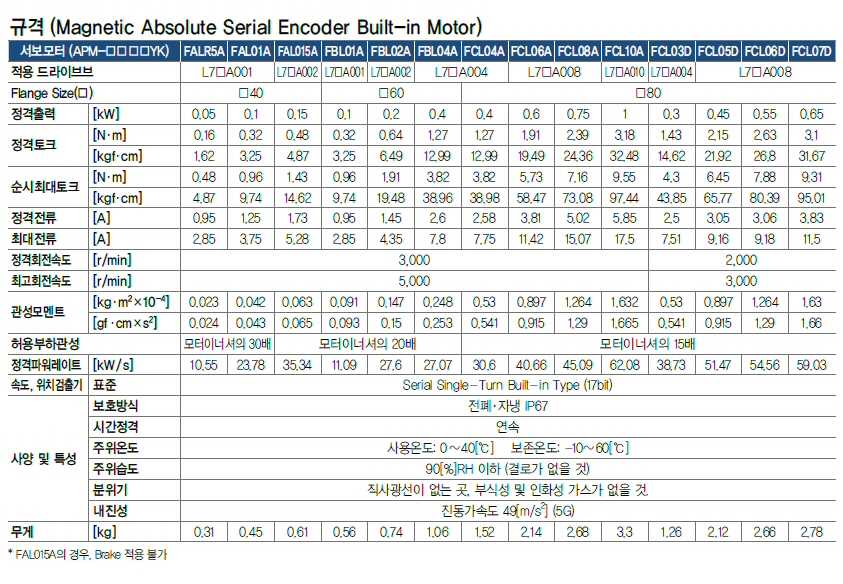

 3. L7C SERVO MOTOR SPEC.
L7C SERVO MOTOR SPEC. APM-FALR5AYK APM-FAL01AYK APM-FAL015AYK APM-FBL01AYK APM-FBL02AYK APM-FBL04AYK APM-FCL04AYK APM-FCL06AYK APM-FCL08AYK APM-FCL10AYK APM-FCL03DYK APM-FCL05DYK APM-FCL06DYK APM-FCL07DYK

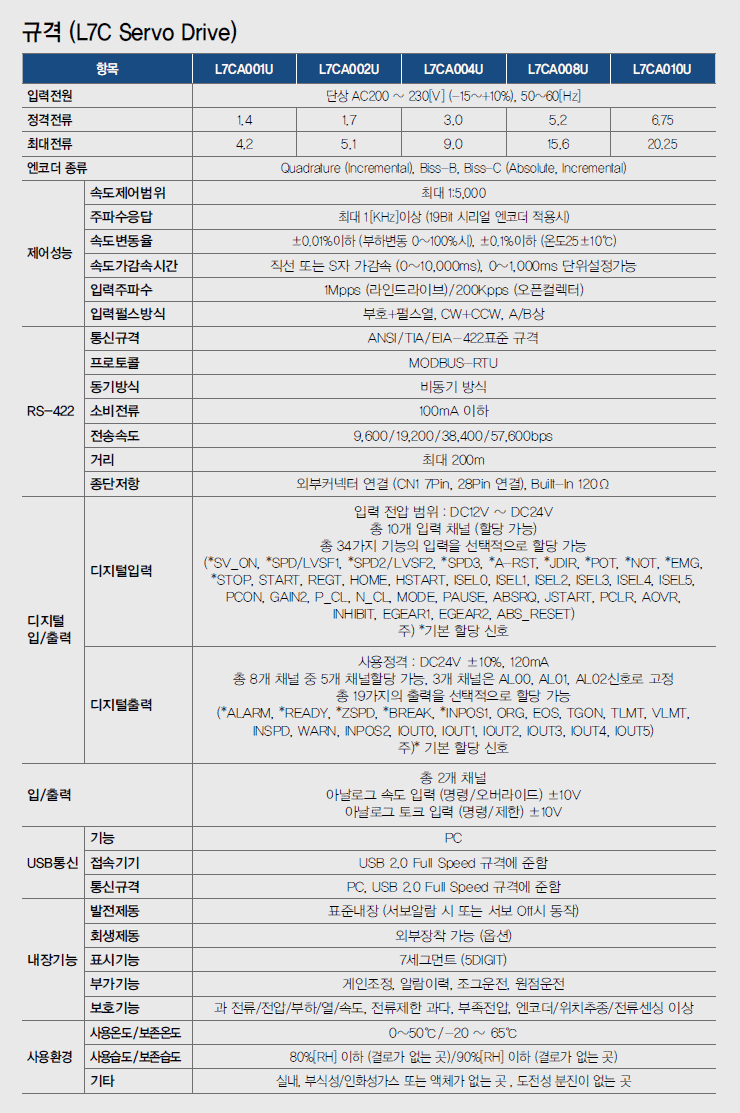

 4. L7C 서보 Drive 제품 SPEC.
L7C 서보 Drive 제품 SPEC. L7CA001U L7CA002U L7CA004U L7CA008U L7CA010U
 5. L7C 서보 Driver 외형도



L7CA001U,L7CA002U,L7CA004U [중량 : 1.0Kg]

L7CA008U, L7CA010U [중량 : 1.5Kg(냉각팬 포함)]



L7C 서보 Driver 외형도 L7CA001U,L7CA002U,L7CA004U [중량 : 1.0Kg]

L7C 서보 Driver 외형도 L7CA008U, L7CA010U [중량 : 1.5Kg(냉각팬 포함)]
 6. L7C 서보 Driver CAD(2D,3D)

L7CA001U

L7CA002U

L7CA004U

L7CA008U

L7CA010U
2D 3D 2D 3D 2D 3D 2D 3D 2D 3D
L7CA001U 외형도 2D L7CA001U 외형도 3D L7CA002U 외형도 2D L7CA002U 외형도 3D L7CA004U 외형도 2D L7CA004U 외형도 3D L7CA008U 외형도 2D L7CA008U 외형도 3D L7CA010U 외형도 2D L7CA010U 외형도 3D
 7. L7C 시리즈 카다로그

Xmotion_Mecapion_Catalog_KR_(202107)

Xmotion_ls산전_Catalog_KR_(20)_202107

 Xmotion Servo L7C Drive, Motor(국문) iX7NH Series_KR_202104 Motion Controller_KR_(01)_201124

Xmotion_Catalog_EN_(12)_202109

Mecapion 카다로그


ls산전 카다로그

Xmotion L7C 카다로그

iX7NH Series 카다로그

Motion Controller 카다로그

Xmotion Catalog(영문)

 8. L7C 시리즈 메뉴얼

[LSMecapion] L7S 시리즈 서보드라이브 사용설명서(Ver1.4)

[LSMecapion] L7S 시리즈 서보드라이브 사용설명서(Ver1.3)

[LSMecapion] L7C 시리즈 서보드라이브 사용설명서

[LSMecapion] L7P 시리즈 서보드라이브 사용설명서(Ver1.4)

[LSMecapion] L7P 시리즈 서보드라이브 사용설명서(Ver1.3)

[LSMecapion] L7S 시리즈 서보드라이브 사용설명서(ENG)

L7S 시리즈
한글메뉴얼(Ver1.4)

L7S 시리즈
한글메뉴얼(Ver1.3)

L7C 시리즈
한글메뉴얼(Ver1.3)

L7P 시리즈
한글메뉴얼(Ver1.4)

L7P 시리즈
한글메뉴얼(Ver1.3)

L7S 시리즈
영문메뉴얼
